【傘齒輪焊接閘閥產品特點】
Z560Y Z561Y Z562Y傘齒輪焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小, 密封面受介質的忡刷和侵蝕小。 開閉較省力。介質流向不受限制, 不擾流、不降低壓力。 形體簡單, 結構長度短，制造工藝性好，適用范圍廣。
【傘齒輪焊接閘閥結構優勢】
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

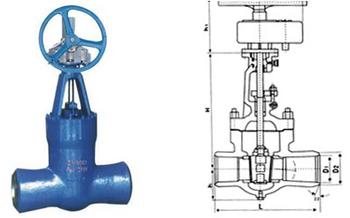

【傘齒輪焊接閘閥產品結構圖】
【傘齒輪焊接閘閥產品特性】
|
閥類 |
傳動方式 |
連接形式 |
結構形式 |
密封面 |
公稱壓力 |
閥體材料 |
|
閘閥 |
傘齒輪 |
焊接 |
彈性閘板 |
D802/D812
STL/STL |
P54100V、P54140V
P54170V、P57170V |
WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV |
說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼
【傘齒輪焊接閘閥產品型號】
|
產品型號 |
Z60Y-160 |
Z60Y-P54100V |
|
Z60Y-200 |
Z60Y-P54140V |
|
Z60Y-250 |
Z60Y-P54170V |
|
Z60Y-320 |
Z60Y-P57170V |
|
傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y |
|
公稱通徑（DN/mm） |
|
|
適用溫度/℃ |
≤425 |
≤552 |
≤593 |
≤550 |
|
適用介質 |
水、蒸汽、氣體、石油產品 |
|
試驗壓力（MPa） |
公稱壓力PN/MPa |
16.0 |
20.0 |
25.0 |
32.0 |
P54100V |
P54140V |
P54170V |
P54170V |
|
強度試驗 |
24 |
30 |
37.5 |
48 |
30 |
42 |
48 |
6.3 |
|
密封試驗 |
17.6 |
22 |
27.5 |
35.1 |
11 |
15.4 |
17.8 |
18.7 |
【傘齒輪焊接閘閥外形尺寸國標（手動）】
|
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
外形尺寸及連接尺寸 |
|
L |
D |
L1 |
d |
H |
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
25 |
120 |
35 |
12 |
23 |
235 |
|
32 |
130 |
43 |
14 |
28 |
258 |
|
40 |
150 |
49 |
15 |
36 |
285 |
|
50 |
170 |
61 |
16 |
45 |
338 |
訂貨須知：
一、①傘齒輪焊接閘閥產品名稱與型號②傘齒輪焊接閘閥口徑③傘齒輪焊接閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門傘齒輪焊接閘閥型號，請按傘齒輪焊接閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
