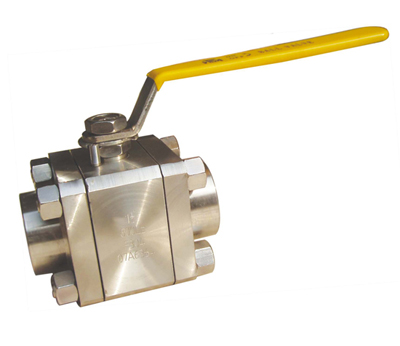

方體鍛鋼三片式球閥產品簡述
方體鍛鋼三片式球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動；公稱通徑：1/2"～12"；
公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
注:對焊管加長可根據客戶要求定制。
方體鍛鋼三片式球閥應用范圍：
1.設計制造標準：BS5351:MSS SP-118
2.連接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺紋端尺寸按：ANSI B1.12.1；JB/T7306
對焊端尺寸按：ANSI B16.25；JB/T12224
3.檢驗和試壓按：API598; GB/T13927;JB/T9092
4.材料標準根據：ANSI/ASTM
閥體溫壓等級：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
方體鍛鋼三片式球閥結構圖
方體鍛鋼三片式球閥主要零部件材料表
|
部件 |
Material |
Q’TY |
|
閥體 |
A105 |
SS316 |
1 |
|
端蓋 |
A105 |
SS316 |
1 |
|
球 |
SS410 |
SS316 |
1 |
|
焊管 |
A105 |
SS316 |
2 |
|
螺栓 |
A197B7 |
A193 B8M |
4 |
|
螺母 |
A194 2H |
A194 B8 |
8 |
|
密封墊 |
RPTFE |
2 |
|
閥坐 |
RPTFE |
2 |
|
密封 |
RPTFE |
1 |
|
填料 |
RPTFE |
1 |
|
填料壓蓋 |
SS304 |
1 |
|
蝶簧 |
SS301 |
2 |
|
閥桿 |
A276 410 |
SS316 |
1 |
|
螺母 |
A194 2H |
A194 B8 |
2 |
|
手柄 |
SS304+PVC |
1 |
|
定位銷 |
SS304 |
1 |
訂貨須知：
一、①方體鍛鋼三片式球閥產品名稱與型號②方體鍛鋼三片式球閥口徑③方體鍛鋼三片式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門方體鍛鋼三片式球閥型號，請按方體鍛鋼三片式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
