襯氟閘閥概述
產品結構彩全新設計，腔內所有零部件均采用聚四氟乙烯襯里結構，閘板采用帶桿機構，解決了普通暗桿閘閥顆粒，纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象，閥門安裝位置不受任何限制。與普通桿閘閥相比，本系列產品具有以下特點：
A 產品連接件少，整體鋼性好。
B 截流速度快。
C 開度限位機構方便，靈活，精確。
D 體形小巧，外形美觀。
E 操作簡單，省力，維修方便。
F 流體阻力小，密封面受介質的沖蝕小。
G 介質流向不愛限制，不擾流，不降低壓力。
本產品選材，檢驗等嚴格按照YFM企標，GB12234-89，GB139727-92等的標準，結構長度和法蘭連接分別按照GB12221，ANSI B16.10，GB9113，JB/T79，ANSI B16.5的標準規定。
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質。
適用溫度：-80~200℃。
驅動裝置：手動，電動，氣動 。

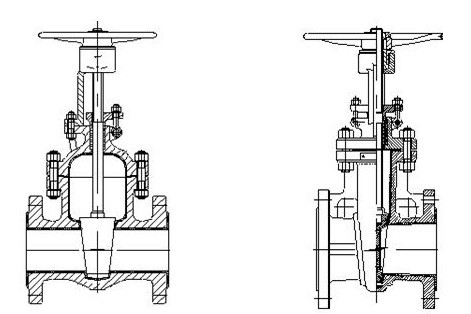

襯氟閘閥結構圖
【襯氟閘閥主要材料】
| 名稱 |
材料 |
碳素鋼 |
合金鋼 |
不銹耐酸鋼 |
| 閥體 閥蓋 |
鑄鋼WCB |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鑄鋼ZG1Cr18Ni9Ti |
| 填料涵 填料壓蓋 |
鑄鋼WCB |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鑄鋼ZG1Cr18Ni9Ti |
| 閥板 |
鑄鋼WCB |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鑄鋼ZG1Cr18Ni9Ti |
| 閥桿 |
鉻不銹鋼2Cr14 |
鉻鉬鑄鋼ZG1CrMo |
鉻鎳鈦鋼1Cr18Ni9Ti |
| 閥桿螺母 |
錫青銅Sn-Cu |
| 手輪 |
球墨鑄鐵QT400-15 |
襯氟閘閥外形連接尺寸請參數：正鋼網址http://shzgfm.w180.mc-test.com/764.html
訂貨須知：
一、①襯氟閘閥產品名稱與型號②襯氟閘閥口徑③襯氟閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門襯氟閘閥型號，請按襯氟閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
