螺紋彈簧微啟式安全閥A27H,A27Y,A27W
【螺紋彈簧微啟式安全閥用途】
A27型帶扳手彈簧微啟式安全閥是一種用于無毒無害及非易燃易爆液體介質的壓力管道及容器等設備作為超壓保護的最終安全保護裝置，該類型安全閥采用彈簧直接載荷式，螺紋連接，閥蓋敞開式結構，帶提升扳手。
【螺紋彈簧微啟式安全閥產品相關標準】
設計規范：GB/T 12243
結構長度：GB/T 12221
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
【螺紋彈簧微啟式安全閥產品特點】
1、帶提升扳手可定期檢驗閥門開啟的靈活性
2、整定壓力偏差小，可達±3%
3、啟閉壓差≤15%
4、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
5、平面結構的閥瓣和閥座易于維修和重新加工
【螺紋彈簧微啟式安全閥性能參數】
| 型號 |
鑄鐵型
A27H-10/16 |
鑄鋼型
A27H/Y-C |
304不銹鋼型
A27H/W/Y-P |
316不銹鋼型
A27H/W/Y-R |
316L不銹鋼型
A27H/W/Y-R3 |
| 口徑范圍 |
DN15～DN80 |
| 適用溫度 |
≤200°C |
| 適用介質 |
水、蒸汽、油品 |
水、蒸汽、油品 |
腐蝕性介質 |
腐蝕性介質 |
腐蝕性介質 |
| 材料 |
1、閥體 |
HT200鑄鐵 |
WCB |
CF8 |
CF8M |
CF3M |
| 2、閥座 |
35#鋼 |
2Cr13 |
CF8 |
CF8M |
CF3M |
| 3、調節圈 |
2Cr13 |
2Cr13 |
304SS |
316SS |
316L |
| 4、閥瓣 |
2Cr13 |
2Cr13 |
304SS |
316SS |
316L |
| 5、彈簧 |
50CrVa |
50CrVa |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
50CrVa包覆TEFLON |
| 6、閥桿 |
2Cr13 |
2Cr13 |
2Cr13 |
316SS |
316L |
| 7、調整螺桿 |
45#鋼 |
45#鋼 |
2Cr13 |
316SS |
316L |
| 8、保護罩 |
ZG200 |
ZG200 |
ZG200 |
CF8M |
CF8M |
| 密封面材料 |
堆焊D507合金 |
堆焊D507合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |

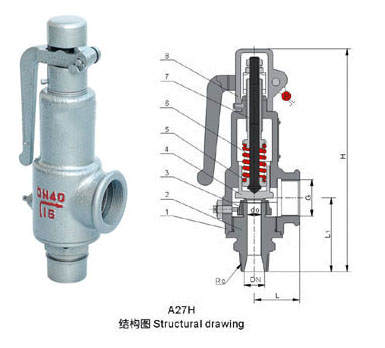

【螺紋彈簧微啟式安全閥結構圖】
【螺紋彈簧微啟式安全閥主要連接尺寸】
| 公稱通徑 |
尺 寸 |
| DN(mm) |
do |
R |
L |
L1 |
G |
H |
| 15 |
10 |
1/2“ |
37 |
62 |
3/4" |
189 |
| 20 |
12 |
3/4” |
40 |
65 |
1" |
196 |
| 25 |
15 |
1“ |
45 |
72 |
1-1/4" |
277 |
| 32 |
20 |
1-1/4” |
50 |
85 |
1-1/2" |
312 |
| 40 |
25 |
1-1/2“ |
55 |
100 |
2" |
322 |
| 50 |
32 |
2” |
67 |
112 |
2-1/2" |
348 |
| 65 |
40 |
2-1/2“ |
76 |
135 |
3" |
370 |
| 80 |
50 |
3” |
110 |
145 |
4" |
410 |
