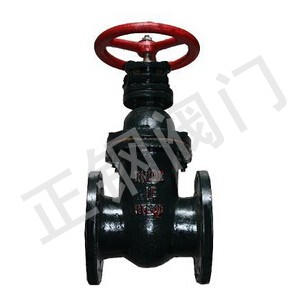

Z41T鑄鐵明桿法蘭閘閥（Z41T、Z41H、Z41W明桿楔式閘閥、球墨鑄鐵法蘭閘閥、鑄鐵法蘭閘閥）
一、主要特點及用途：
1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
二、執行標準：
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-2008的規定
傳動方式：手動、電動、齒輪傳動
三、主要技術參數：
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
密封 |
強度 |
|
Z41T-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z41H-10 |
|
Z41W-10 |
≤100℃ |
油品、煤氣 |
四、主要零件材料：
|
型號 |
閥體、閥蓋、閘板 |
閘板 |
密封圈 |
閥桿螺母 |
閥 桿 |
填 料 |
|
Z41H-10 |
灰鑄鐵、鑄 鋼 |
碳鋼+合金鋼 |
不銹鋼、合金鋼 |
青銅 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
|
Z41W-10 |
灰鑄鐵 |
灰鑄鐵 |
黃銅 |
碳鋼 |
|
Z41T-10 |
灰鑄鐵 |
灰鑄鐵+黃銅 |
黃銅 |
碳鋼、黃銅 |

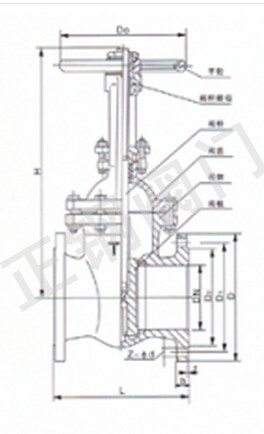

五、主要外形尺寸及重量：
|
公稱通徑DN(mm) |
尺寸(mm) |
重量
（kg） |
|
L |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
245 |
135 |
20 |
|
50 |
180 |
160 |
125 |
100 |
20-3 |
4-18 |
286 |
180 |
26 |
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
180 |
35 |
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
373 |
200 |
45 |
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
428 |
200 |
60 |
|
125 |
250 |
245 |
210 |
185 |
24-3 |
8-18 |
513 |
240 |
85 |
|
150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
582 |
240 |
125 |
|
200 |
292 |
335 |
295 |
265 |
26-3 |
8-23 |
730 |
320 |
180 |
|
250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
897 |
320 |
240 |
|
300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
1032 |
400 |
360 |
|
350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
1170 |
400 |
400 |
|
400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
1330 |
500 |
500 |
|
450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
1460 |
500 |
590 |
|
500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
1650 |
500 |
680 |
正鋼溫馨提示：
請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
正鋼專業為您打造適合您的閘閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://www.xacct.net.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
