【夾套保溫呼吸閥概述】
JAV-I 夾套保溫呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。
【夾套保溫呼吸閥工作原理】
本呼吸閥安裝在儲罐頂部，既有保溫功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
【夾套保溫呼吸閥通氣量參考表】
|
稱通徑DN |
|
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
壓力等級 |
通氣量（m3/h） |
|
A |
+355
-295 |
18
16 |
23
16 |
45
35 |
90
75 |
190
160 |
340
280 |
550
450 |
820
760 |
1050
910 |
|
B |
+980
-295 |
21
16 |
27
16 |
55
35 |
100
75 |
200
160 |
380
280 |
600
450 |
900
760 |
1130
910 |
|
C |
+1750
-295 |
26
40 |
32
20 |
85
35 |
140
75 |
280
160 |
500
280 |
800
450 |
1150
760 |
1150
910 |

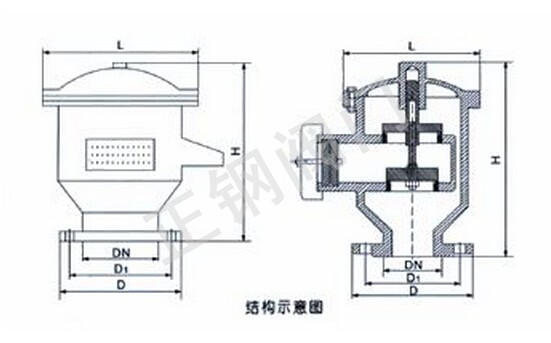

【夾套保溫呼吸閥結構示意圖】
【夾套保溫呼吸閥外形尺寸】
|
公稱通徑
DN |
重量
Kg |
尺寸mm |
|
D1 |
D1 |
L |
H |
n×Φ |
|
DN50 |
6.5 |
Φ110 |
Φ140 |
160 |
255 |
4×14 |
|
DN80 |
9.8 |
Φ150 |
Φ185 |
213 |
260 |
4×18 |
|
DN100 |
12 |
Φ170 |
Φ205 |
265 |
290 |
4×18 |
|
DN150 |
21 |
Φ225 |
Φ260 |
305 |
330 |
8×18 |
|
DN200 |
31 |
Φ280 |
Φ315 |
355 |
350 |
8×18 |
|
DN250 |
35 |
Φ335 |
Φ370 |
420 |
400 |
12×18 |
【夾套保溫呼吸閥特點】
1、結構簡單，易檢修，安全方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、夾套保溫呼吸閥通常與阻火器配套使用。
