【波紋管角式截止閥概述】
用于公稱壓力PN1.6～16MPa,工作溫度-29～540℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。波紋管角式截止閥的主要特點： 產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長； 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭、對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
【波紋管角式截止閥技術規范】
制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
【波紋管角式截止閥性能規范】
|
公稱壓力(MPa) |
殼體試驗壓力(Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
HT:-10~300℃
CS:-29~425℃
SS:-59~540℃ |
水
蒸汽
油品 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
【波紋管角式截止閥主要零部件材料】
| 閥體/閥蓋 |
閥桿 |
閥瓣 |
螺栓 |
螺母 |
填料 |
墊片 |
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨
石墨 |
石墨+304
石墨+304 |
|
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
【波紋管角式截止閥特征】
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏

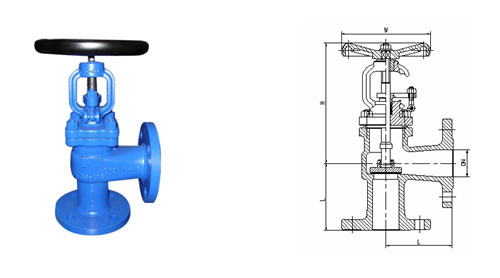

【波紋管角式截止閥結構圖】
【波紋管角式截止閥主要連接尺寸】
| Size |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
PN16 |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
475 |
|
PN25 |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
475 |
|
PN40 |
90 |
95 |
100 |
105 |
115 |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |
425 |
475 |
|
H |
PN16 |
185 |
188 |
250 |
275 |
303 |
310 |
337 |
425 |
435 |
500 |
554 |
718 |
815 |
932 |
992 |
1205 |
|
PN25 |
185 |
188 |
250 |
275 |
303 |
310 |
337 |
425 |
435 |
500 |
554 |
718 |
815 |
932 |
992 |
1205 |
|
PN40 |
185 |
188 |
250 |
275 |
303 |
310 |
337 |
425 |
435 |
500 |
554 |
718 |
815 |
932 |
992 |
1205 |
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
【波紋管角式截止閥安裝注意事項】
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
訂貨須知：
一、①波紋管角式截止閥產品名稱與型號②波紋管角式截止閥口徑③波紋管角式截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門波紋管角式截止閥型號，請按波紋管角式截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
